用于造船冷彎球扁鋼、異型鋼等

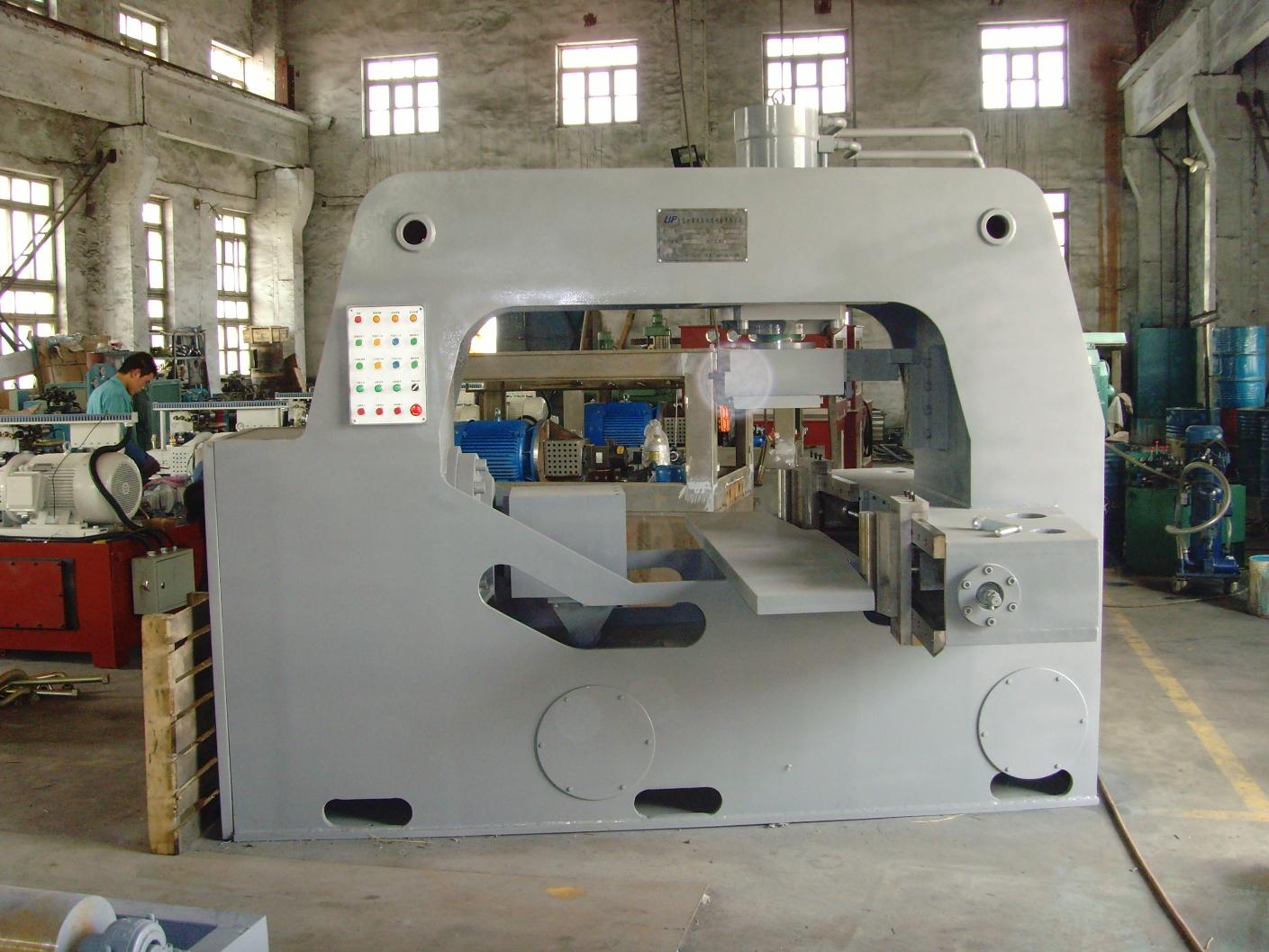

200噸冷彎機方案介紹
200噸冷彎機主要由機體、輥道、液壓系統及電氣操作幾部分組成。
一、 機體
機體為封閉式框架結構，中間設工作臺用于放置工件，工作臺兩側各有一懸臂，懸臂上設滑道、絲桿及活動擋鐵，通過搖端部手柄帶動絲桿運動，使與活動擋鐵相聯的螺線直線運動，從而使活動擋鐵能夠在滑道上前后移動。分別調節兩端活動擋鐵既可工件彎曲時兩側支點位置。
懸臂與機體成一小夾角，可解決絲桿、螺母、軸承易損壞的問題。
機體上設水平油缸及垂直油缸各一支，水平油缸用于使工件產生永久變形；垂直油缸用于防止工件彎曲時不起皺、位置固定及安全作用。兩油缸上都設有帶T型槽的工作頭，水平缸工作頭下部設可支撐輪，以消除工作臺、工裝及油缸桿本身重量對油缸的損壞；垂直油缸工作臺下部設滑塊，在工作變形過程中隨之運動，油缸抬起后可在彈簧力作用下自動復位，用于消除工作變形對垂直油缸的損壞。
主要參數如下：
機體長寬高：2920mm×750mm×2120mm，兩懸臂總長：2000mm
兩懸臂夾角：170°，兩支點最大距離：1800 mm
兩支點最小距離：1000 mm，水平油缸軸線距機體底部距離：800mm
水平油缸工作頭距工作臺最大距離：200 mm
垂直油缸工作頭距工作臺最大距離：300 mm
可彎曲工件最大寬高尺寸（長度不限）：200mm×200mm
工件最大變形量：150mm，輥道兩端各6000mm長
二、 液壓系統選用恒壓變量泵為動力源，其特點是壓力達到設定值時泵自動減小排量，這樣可大大降低電機功率及油液發熱
水平油缸及垂直油缸控制閥組均由電液換向閥、液壓鎖、雙單向節流閥組成�？蓪崿F(xiàn)換向、保壓及調速功能。垂直油缸回路設減壓閥，可無級調節油缸最大推力。為消除油缸工進轉快退時無桿腔的液壓沖擊，設電磁溢流閥先卸荷后換向。系統設泵出口濾器及回油濾器，可保證系統油液的清潔。為適應冬季使用，設加熱器三個，由電接點溫度度自動控制。
主要參數如下：
泵最大流量：173L/min， 系統壓力：22MPa，電機功率：18.5KW
電機轉速：1480rpm，閥通徑：DN16、DN10，控制電壓：DC24v
電機壓力：AC380v
水平油缸：φ360/φ250-200，水平缸最大推力：F=200T
垂直油缸：φ250/φ160-300 ，垂直缸最大推力：F=100T
油缸速度： 水平（垂直）油缸：快進—22mm/s 工進—5mm/s 快退—40mm/s，翻料汽缸：前進—100mm/s 后退—100mm/s，油箱容積：800L
三、 電控
液壓系統上僅設電氣接線盒，所有電氣控制均設于機體內部，操作面板上設有“電機啟動”、“電機停止”、“水平油缸前進”、“水平油缸后退” 、“垂直油缸下降” 、“垂直油缸上升”、“下料汽缸前進” 、“ 下料汽缸后退” 、“加熱器啟動”、“加熱器停止”和“急�！卑粹o，各按鈕均配批示燈；設回油濾器堵塞聲光報警。
四、 動作順序：⑴吊車將工件放于上料輥道區，將料推入冷彎機內。
（2）手動懸臂兩端手柄調節支點至適當位置。
（3）按下“垂直油缸下降”按鈕，油缸快速接觸工件并壓緊。
(4)按下“水平油缸前進”按鈕，油缸快速接觸工件，減速后使工件變形至需要弧度。
(5)按下“垂直油缸上升”按鈕，油缸快速回縮離開工件至適當位置。
(6)按下“水平油缸后退”按鈕，油缸快速回縮離開工件至適當位置。
（7）通過卷揚機將工件拉到下料滑道上。
（8）按下“下料汽缸前進”按鈕，下料汽缸推動料板將工件翻下下料滑道，按下“下料汽缸后退”按鈕，汽缸復位。
（9）至此完成一動作循環。
五、 制造方負責設備運至現場并負責設備管路、線路指導安裝與調試
六、 液壓閥采用北京華德產品，液壓附件采用溫州黎明產品 |
